大南プラスチック工業株式会社

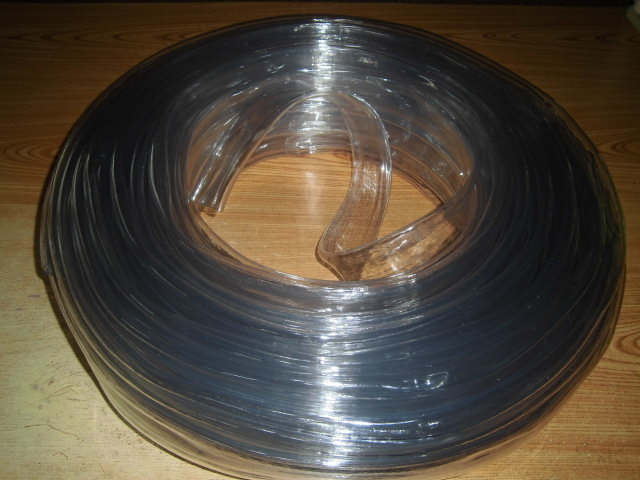

一般軟質工業用チューブ　透明（肉薄タイプ）

特徴
現在、主に電気配線カバーなどのハーネス分野や機械系包装資材としても採用させて頂いていおります。
肉厚タイプと同様、軟質製品による良加工性な点と透明性による内部製品が確認できます。またPVCの特徴である絶縁性や耐久性も優れた特徴が流体保護等に発揮します。また豊富なサイズラインナップと幅広い条件にも対応します。
常時繰り返しの（リピート）ご使用や使い切り用途などコストの課題を感じている場合は、この製品がお役に立てる可能性があります。

用途
電子機器・電気用品・通信機器等の装置品としての電気絶縁用途　

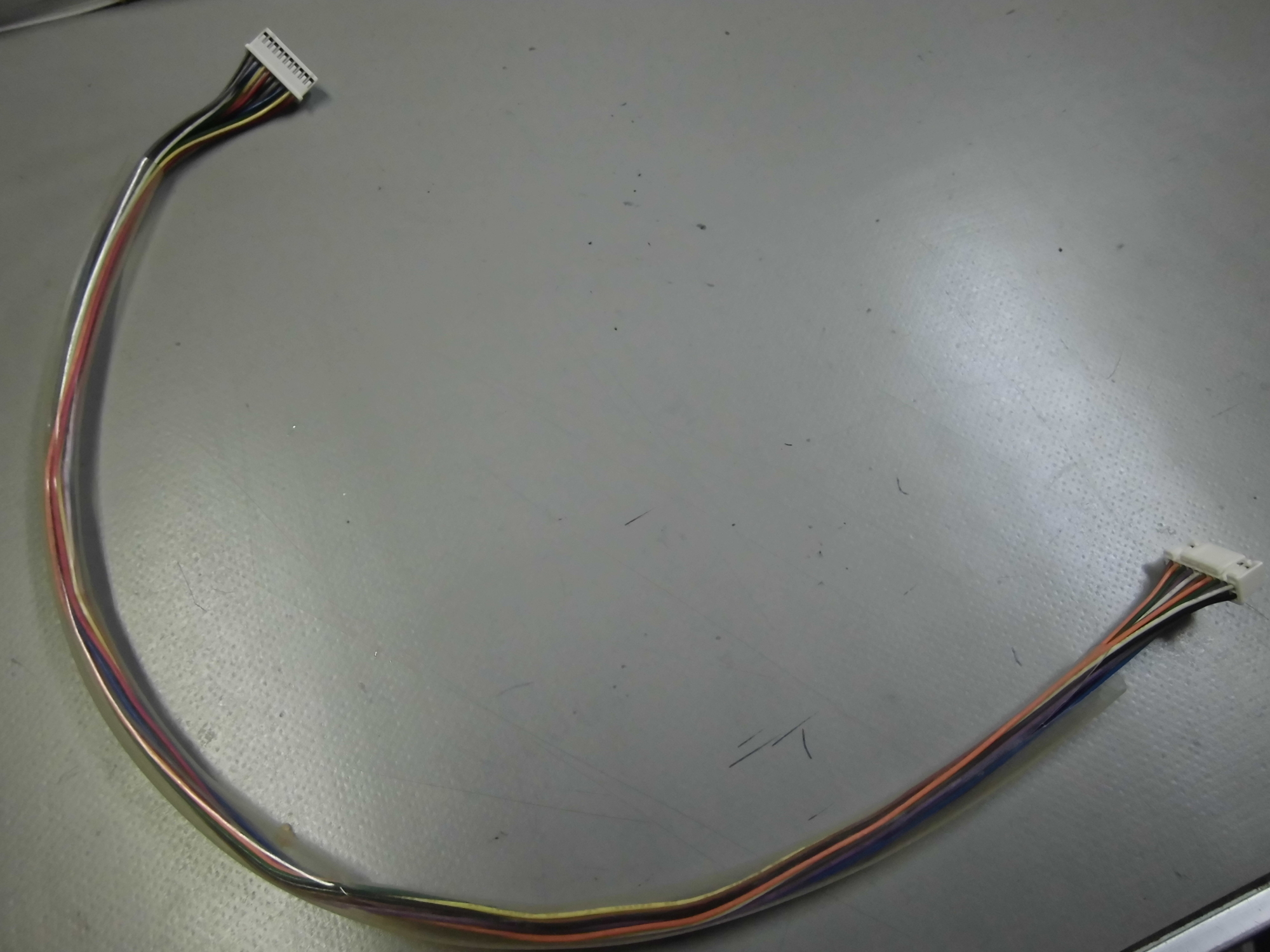

電線・配線等の機械的保護用途　

色
クリアー

サイズ
下記以外のサイズ・特殊寸法のご用命も承ります。

材質
PVC（軟質塩化ビニル）

構造
単層管チューブ

タイプ

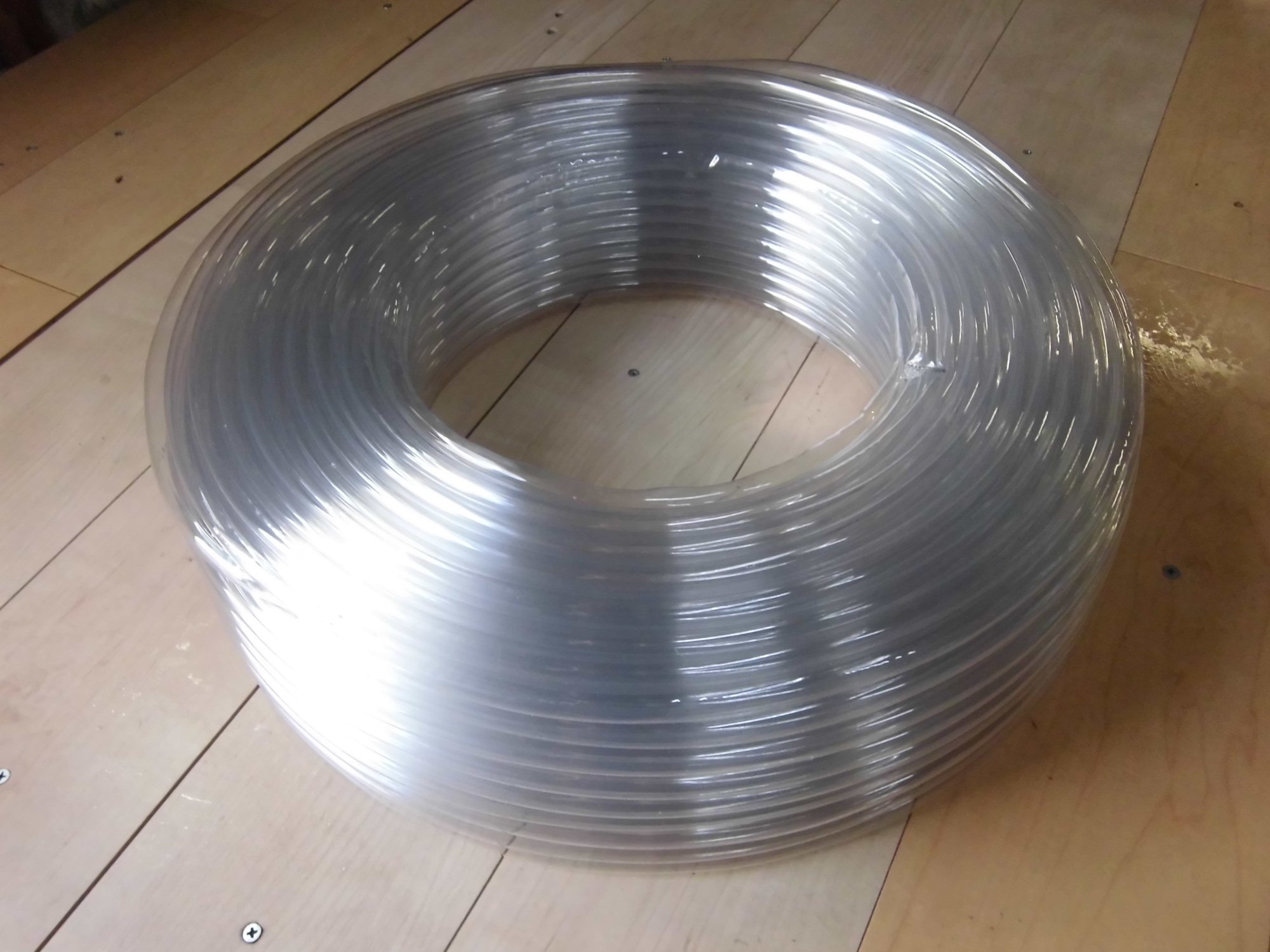

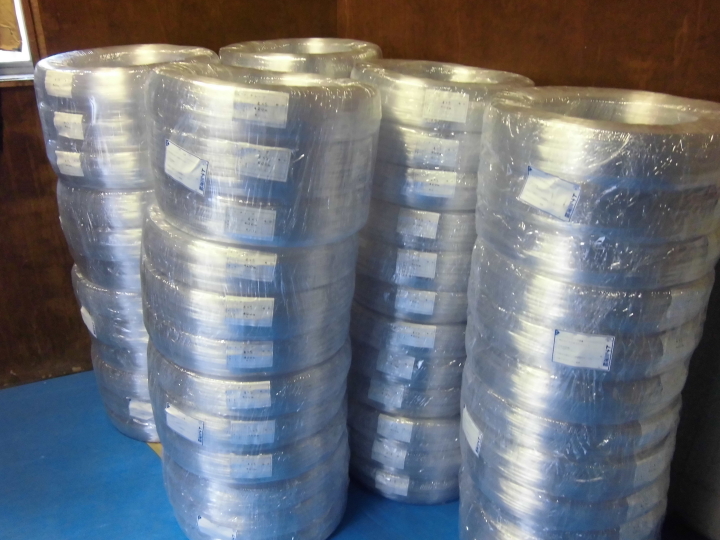

カセ巻き

使用温度範囲
-10℃～60℃

特性
絶縁性 　保護性　耐久性　難燃性　透明性　柔軟性　ROHS10物質対応

*高圧力のかかる用途には適しておりません。

一般軟質工業用チューブ　透明（肉薄タイプ）サイズ・肉厚・内径公差

サイズ	肉厚	内径公差	1巻　定尺（M)	サイズ	肉厚	内径公差	1巻 定尺（Ｍ）
1.5Φ	0.4	±0.1	300	8Φ	0.5	+0.4・－0.2	200
2Φ	0.4	±0.2	300	9Φ	0.5	+0.4・－0.2	200
2.5Φ	0.4	±0.2	300	10Φ	0.5	+0.4・－0.2	200
3Φ	0.5	±0.2	300	11Φ	0.5	+0.5・－0.3	100
3.5Φ	0.5	±0.2	300	12Φ	0.5	+0.5・－0.3	100
4Φ	0.5	+0.3・－0.2	300	13Φ	0.5	+0.5・－0.3	100
4.5Φ	0.5	+0.3・－0.2	200	14Φ	0.5	+0.5・－0.3	100
5Φ	0.5	+0.3・－0.2	200	15Φ	0.5	+0.5・－0.3	100
5.5Φ	0.5	+0.3・－0.2	200	16Φ	0.6	+1.0・－0.8	100
6Φ	0.5	+0.4・－0.2	200	18Φ	0.6	+1.0・－0.8	50/100
6.5Φ	0.5	+0.4・－0.2	200	20Φ	0.8	+1.0・－0.8	50
7Φ	0.5	+0.4・－0.2	200	22Φ	0.8	±1.5	50
7.5Φ	0.5	+0.4・－0.2	200	その他サイズ・特殊サイズはご相談ください

お問い合わせ

ユーザー皆様方がチューブを通じ、様々な問題を解決し続けて行かれることを生き甲斐に日々私達は製造を心掛けております。
単純な1本のチューブの使命は実は多様なのです！！
