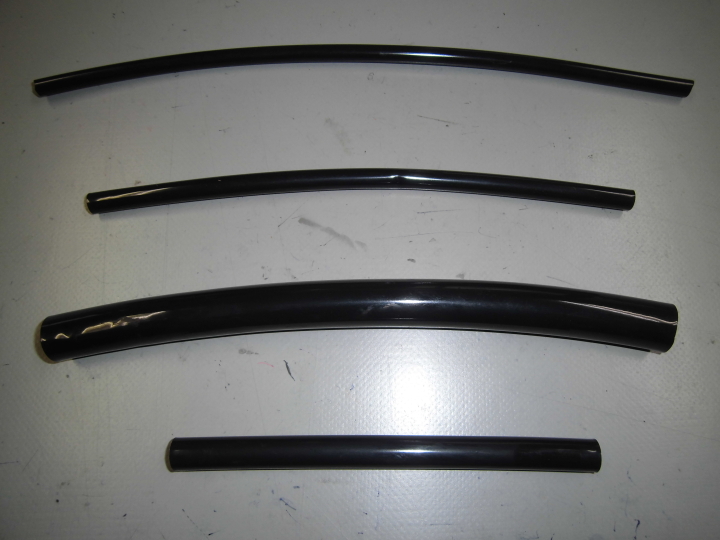

一般軟質工業用チューブ　黒 その他色（肉薄タイプ）サイズと内径公差

特徴

現在、主に自動車・機械分野における電気配線カバー等のハーネスや機械系包装資材としても採用させて頂いております。
肉厚タイプと同様、軟質製品による良加工性な点とPVCの特徴である絶縁性や耐久性も優れた特徴として発揮できます。また豊富なサイズラインナップと幅広い条件にも対応します。
常時繰り返しの（リピート）ご使用や使い切り用途などコストの課題を感じている場合は、この製品がお役に立てる可能性があります。

用途
電子機器・電気用品・通信機器等の装置品としての電気絶縁用途　
電線・配線等の機械的保護用途　

色
黒　その他

サイズ
下記以外のサイズ・特殊寸法のご用命も承ります。

材質
PVC（軟質塩化ビニル）

構造
単層管チューブ

タイプ

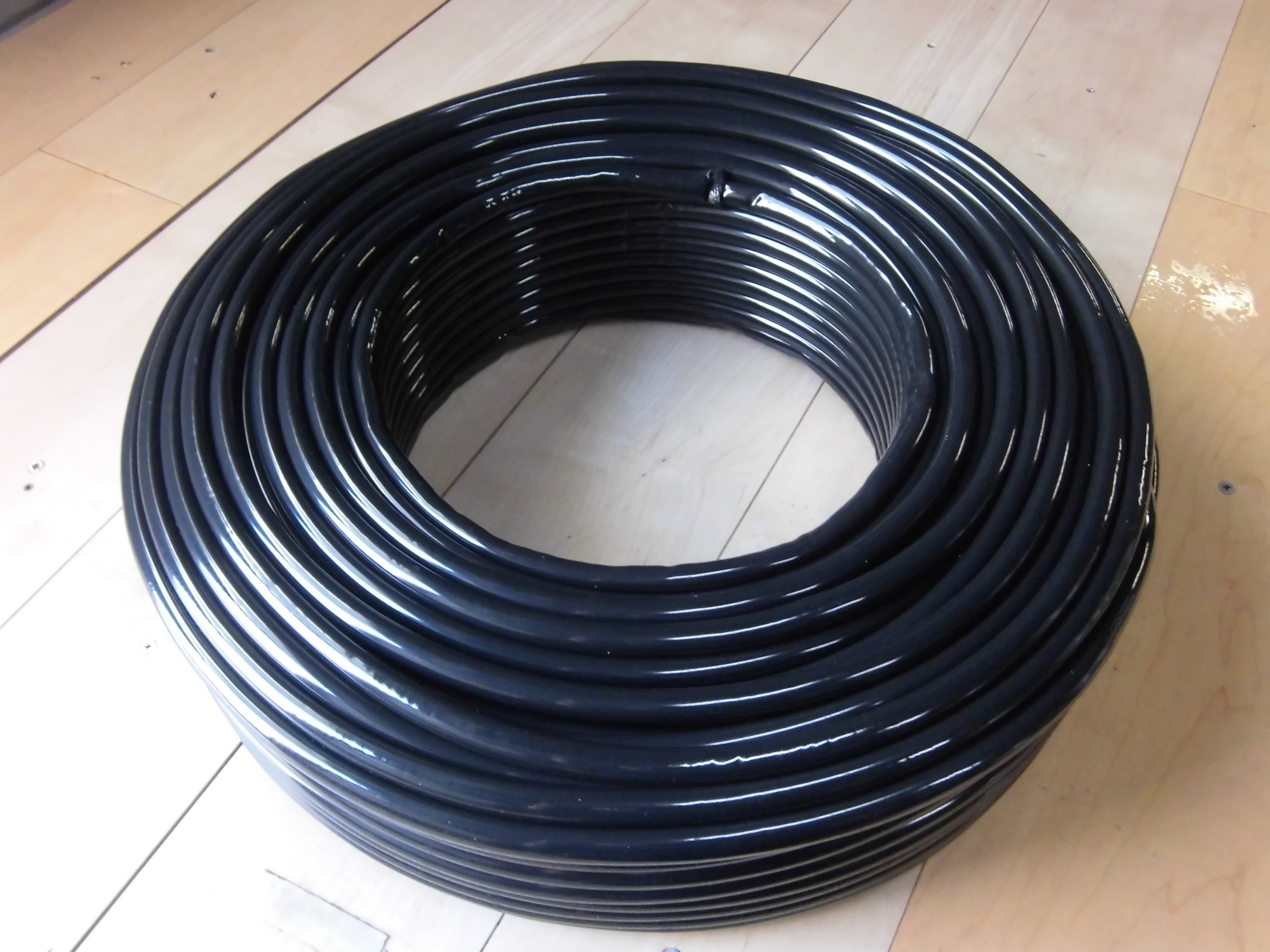

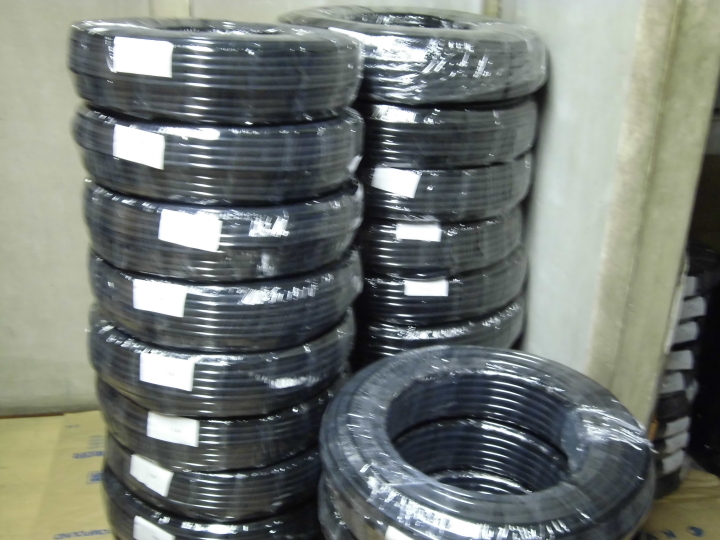

カセ巻き

使用温度範囲
-10℃～60℃

特性
絶縁性　 保護性　耐久性　耐候性　難燃性　柔軟性　ROHS10物質対応

*高圧力のかかる用途には適しておりません。

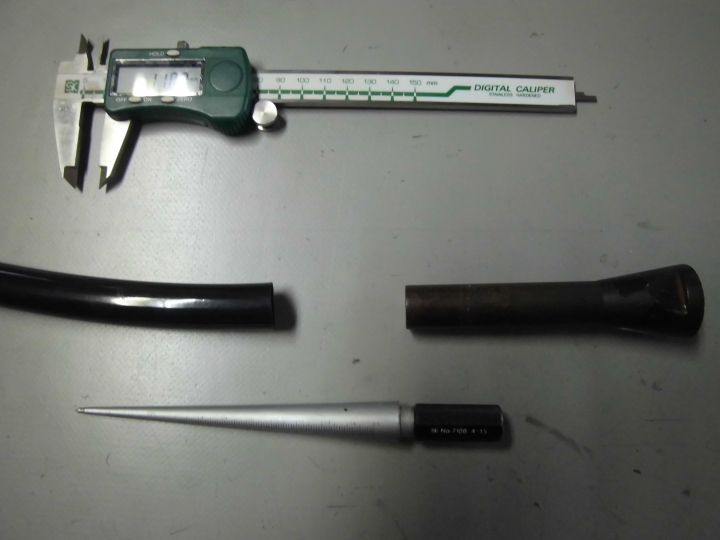

一般軟質工業用チューブ　黒その他（肉薄タイプ）サイズ・肉厚・内径公差

サイズ	肉厚	内径公差	一巻　定尺（M)	サイズ	肉厚	内径公差	一巻　定尺　（M)
1.5Φ	0.4	±0.1	300	8Φ	0.5	+0.4・－0.2	200
2Φ	0.4	±0.2	300	9Φ	0.5	+0.4・－0.2	200
2.5Φ	0.4	±0.2	300	10Φ	0.5	+0.4・－0.2	200
3Φ	0.5	±0.2	300	11Φ	0.5	+0.5・－0.3	100
3.5Φ	0.5	±0.2	300	12Φ	0.5	+0.5・－0.3	100
4Φ	0.5	+0.3・－0.2	300	13Φ	0.5	+0.5・－0.3	100
4.5Φ	0.5	+0.3・－0.2	200	14Φ	0.5	+0.5・－0.3	100
5Φ	0.5	+0.3・－0.2	200	15Φ	0.5	+0.5・－0.3	100
5.5Φ	0.5	+0.3・－0.2	200	16Φ	0.6	+1.0・－0.8	100
6Φ	0.5	+0.4・－0.2	200	18Φ	0.6	+1.0・－0.8	50/100
6.5Φ	0.5	+0.4・－0.2	200	20Φ	0.8	+1.0・－0.8	50
7Φ	0.5	+0.4・－0.2	200	22Φ	0.8	±1.5	50
7.5Φ	0.5	+0.4・－0.2	200	その他サイズ・特殊サイズはご相談ください
